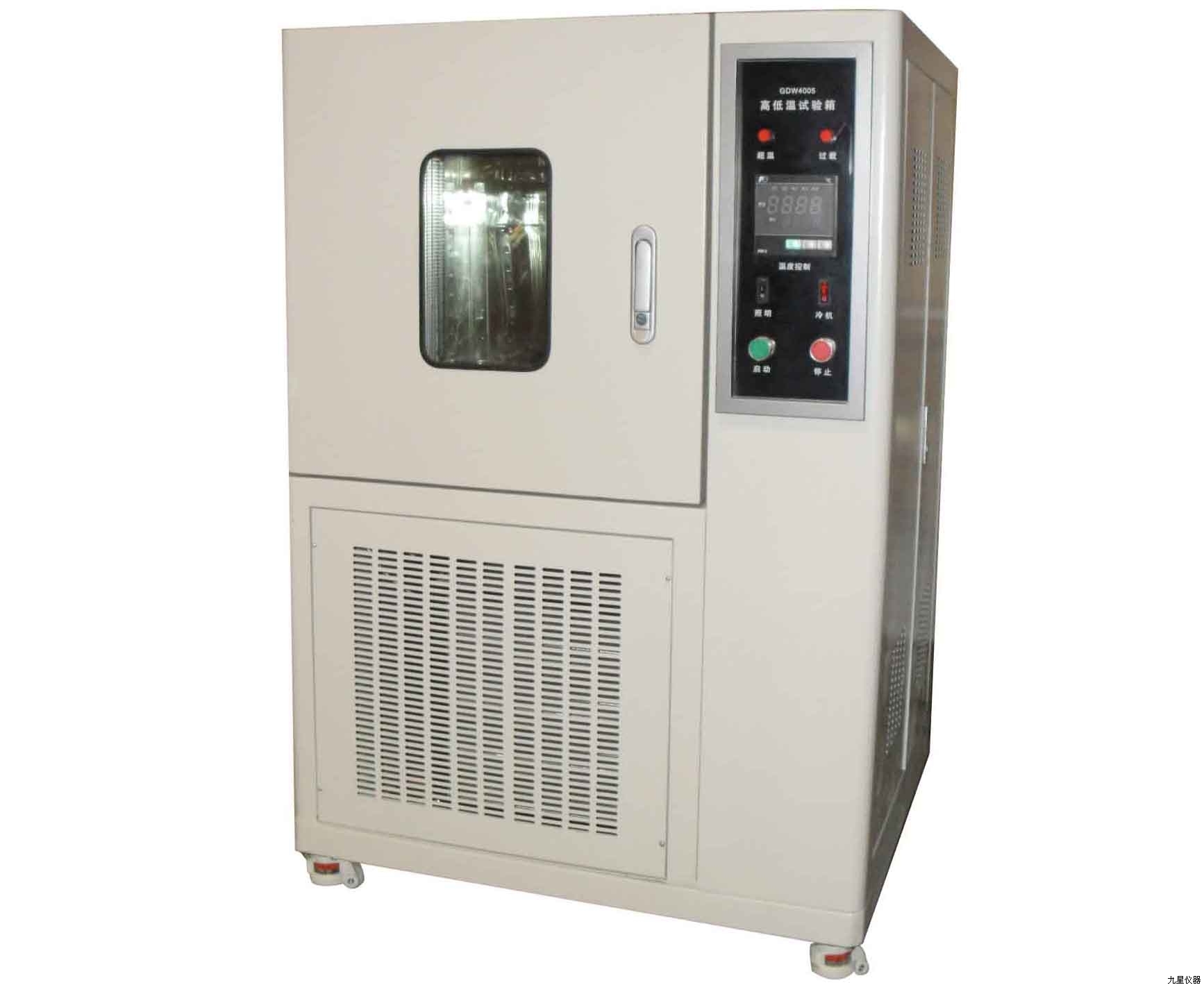

高低溫試驗箱的測試原理
發布時間:2018/4/8 9:01:02
高低溫試驗箱與高低溫交變濕熱試驗箱、恒溫恒濕試驗箱都屬于同類型環境試驗箱，只是名稱不同而已。高低溫試驗箱適用于航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元器件，在高溫、低溫或濕熱環境下的各項性能指標的檢驗。
高低溫試驗箱由制冷系統，加熱系統，控制系統，溫度系統空氣循環系統，和傳感器系統等組成，上述系統分屬電氣和機械制冷兩大方面。www.yumingtz.net
一、控制系統：控制系統是高低溫濕熱試驗箱的核心，它決定了試驗箱的升溫速率，精度等重要指標。現在試驗箱的控制器大都采用PID控制，也有少部分采用PID與模糊控制相組合的控制方式。
二、加熱系統：高低溫試驗箱主要由大功率電阻絲組成，由于試驗箱要求的升溫速率較大，因此試驗箱的加熱系統功率都比較大，而且在試驗箱的底板也設有加熱器。
三、制冷系統：高低溫試驗箱的制冷方式都是機械制冷以及輔助液氮制冷，機械制冷采用蒸汽壓縮式制冷，它們主要由壓縮機、冷凝器、節流機構和蒸發器組成。
四、傳感器系統：高低溫試驗箱的傳感器主要是溫度和濕度傳感器。溫度傳感器應用較多的是鉑電組和熱電偶。濕度的測量方法有兩種：干濕球溫度計法和固態電子式傳感器直接測量法。
五、高低溫試驗箱濕度系統：濕度系統分為加濕和除濕兩個子系統。加濕方式一般采用蒸汽加濕法，即將低壓蒸汽直接注入試驗空間加濕。除濕方式有兩種：機械制冷除濕和干燥除濕。
高低溫試驗箱所用到的對品的檢測范圍包括對產品加溫，降溫，加濕，降濕能力的檢測以及可靠性的分析。
